웨지앙카·세트앙카·슬리브앙카 차이, 콘크리트 고정 방식은 어떻게 다를까?

콘크리트에 철제 브라켓이나 구조물을 고정하려고 앙카를 찾으면 웨지앙카, 세트앙카, 슬리브앙카라는 이름을 자주 보게 됩니다.

겉으로 보면 모두 금속으로 만들어졌고 콘크리트 구멍에 넣어 고정한다는 점도 비슷합니다.

하지만 세 종류는 구멍 안에서 팽창하는 방식과 체결 구조가 다릅니다.

특히 앙카를 선택할 때 단순히 볼트 굵기만 맞추면 된다고 생각하기 쉽지만 실제로는

콘크리트 상태 → 설치할 물건 → 하중 방향 → 앙카 구조 → 천공 깊이 → 체결 방식

을 함께 봐야 합니다.

먼저 세 종류가 어떻게 다른지부터 알아보겠습니다.

세 종류 모두 콘크리트 안에서 팽창해 고정한다

웨지앙카, 세트앙카, 슬리브앙카는 대표적인 기계식 앙카입니다.

콘크리트에 구멍을 만든 뒤 금속 앙카를 삽입하고 내부 부품을 팽창시켜 구멍 벽을 강하게 누르는 방식으로 고정합니다.

쉽게 생각하면 콘크리트에 단순히 나사산이 걸리는 것이 아니라

앙카가 안에서 벌어지면서 콘크리트 구멍 벽과 마찰을 만드는 구조

입니다.

하지만 어떤 부분이 벌어지는지, 설치 후 볼트가 어떻게 남는지는 종류마다 다릅니다.

웨지앙카는 어떻게 고정될까?

웨지앙카는 긴 볼트 형태의 몸체 끝부분에 팽창 클립 또는 웨지 구조가 붙어 있습니다.

콘크리트 구멍에 앙카를 넣고 위쪽 너트를 조이면 볼트가 위로 당겨지면서 아래쪽의 웨지 부분이 확장됩니다.

이 확장 부분이 구멍 벽을 강하게 누르면서 고정됩니다.

대표적인 구조는 다음과 같습니다.

볼트 몸체

↓

하단 팽창부

↓

너트 체결

↓

웨지가 확장되면서 콘크리트에 밀착

설치 후에는 나사산이 있는 볼트가 콘크리트 밖으로 돌출됩니다.

그래서 철제 베이스플레이트나 브라켓처럼 구멍이 뚫린 부재를 앙카 위에 끼우고 너트로 고정하는 작업에 사용하기 좋습니다.

웨지앙카가 많이 사용되는 곳

제품과 설계 조건에 따라 다르지만 일반적으로 다음과 같은 작업에서 볼 수 있습니다.

• 철제 기둥 베이스
• 난간 고정
• 기계 장비 베이스
• 철제 브라켓
• 구조물 고정
• 각종 콘크리트 부착물

다만 무거운 구조물에 사용한다고 해서 아무 웨지앙카나 사용할 수 있다는 의미는 아닙니다.

하중이 중요한 작업에서는 제품별 허용하중과 콘크리트 강도, 매입 깊이 등의 설계 조건을 확인해야 합니다.

세트앙카는 볼트가 없는 것처럼 보인다

국내에서 세트앙카라고 판매되는 제품 중에는 콘크리트 구멍 안으로 완전히 들어가는 내부 나사산형 팽창 앙카가 많이 있습니다.

해외 제품 분류에서는 흔히 Drop-in Anchor라고 부르는 방식과 유사합니다.

짧은 금속 원통 안쪽에 나사산이 있고 아래쪽에는 팽창부가 있습니다.

구멍에 앙카를 넣은 뒤 전용 세팅툴을 이용해 내부 부품을 밀어 넣으면 아래쪽이 벌어지면서 콘크리트에 고정됩니다.

설치가 끝나면 콘크리트 표면에는 긴 볼트가 튀어나오지 않고 암나사 구멍만 남습니다.

그다음 필요한 길이의 볼트나 전산볼트를 체결할 수 있습니다.

세트앙카가 편리한 이유

볼트가 앙카 자체에 붙어 있지 않기 때문에 필요한 길이의 볼트를 나중에 선택할 수 있습니다.

예를 들어 천장에서 전산볼트를 내려

• 배관
• 덕트
• 케이블트레이
• 각종 설비

를 지지하는 방식에 활용되는 제품들이 있습니다.

또 설치 후 표면에 긴 볼트가 계속 튀어나오지 않는다는 것도 특징입니다.

하지만 세팅툴을 제대로 사용하지 않으면 팽창부가 완전히 펼쳐지지 않을 수 있기 때문에 설치 방법을 정확하게 지키는 것이 중요합니다.

슬리브앙카는 무엇이 다를까?

슬리브앙카는 이름 그대로 볼트 몸체 주변에 금속 슬리브가 감싸고 있는 구조입니다.

콘크리트에 넣은 뒤 너트나 볼트를 조이면 안쪽의 콘 형태 부품이 이동하면서 바깥 슬리브를 벌립니다.

즉 웨지앙카가 비교적 좁은 팽창부에서 힘을 전달한다면, 슬리브앙카는 몸체 주변의 슬리브가 팽창하면서 구멍 벽에 밀착되는 구조라고 이해하면 쉽습니다.

제품에 따라 구조는 조금씩 다르지만 기본 원리는 비슷합니다.

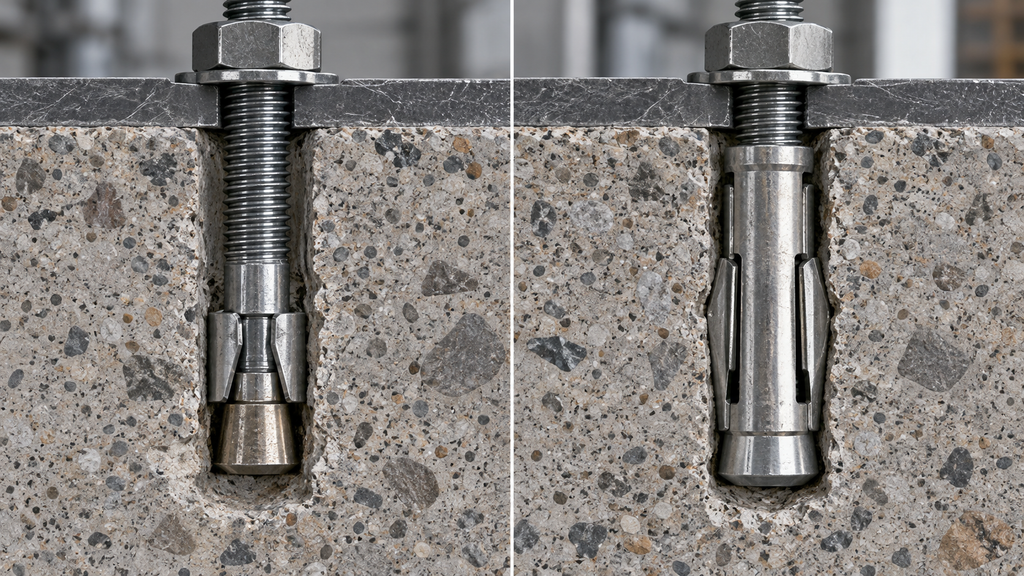

웨지앙카와 슬리브앙카는 생김새도 비슷하다

처음 보면 두 제품을 구별하기 어렵습니다.

웨지앙카는 긴 볼트 하단에 작은 팽창 클립이 붙어 있는 형태가 흔합니다.

반면 슬리브앙카는 볼트의 상당 부분을 금속 슬리브가 둘러싸고 있는 형태가 많습니다.

간단히 보면

웨지앙카
→ 끝부분의 웨지·클립이 주로 팽창

슬리브앙카
→ 몸체를 감싼 슬리브가 팽창

이라는 차이가 있습니다.

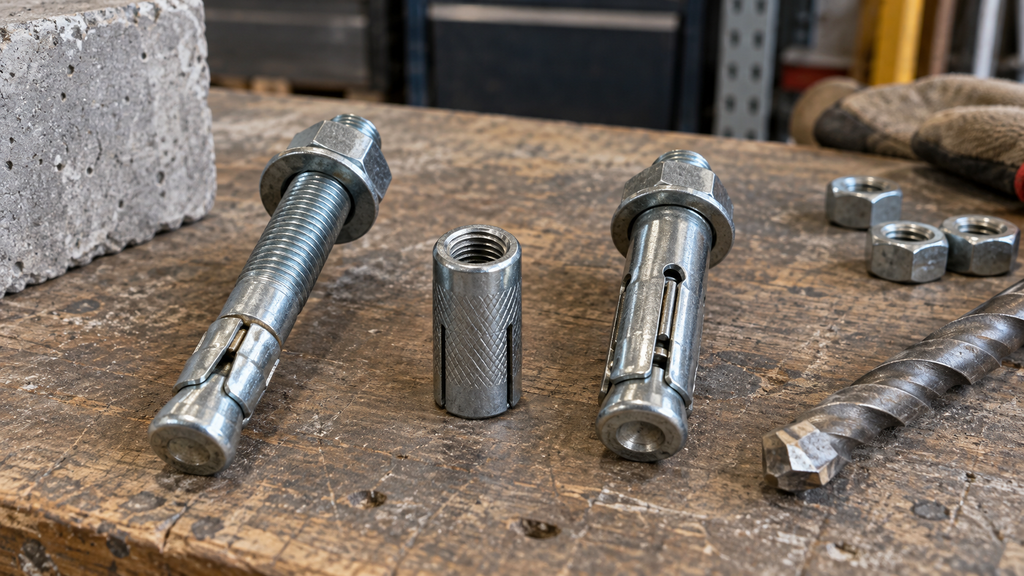

세 종류를 한눈에 비교하면

구분	웨지앙카	세트앙카	슬리브앙카
기본 형태	긴 볼트형	짧은 원통형	볼트+슬리브형
주요 팽창 구조	하단 웨지·클립	내부 확장부	외부 슬리브
설치 후 상태	볼트 돌출	암나사만 남음	볼트 또는 너트 부분 노출
체결 방식	너트 조임	세팅툴로 앙카 고정 후 볼트 체결	볼트·너트 조임
별도 세팅툴	일반적으로 불필요	필요한 제품 많음	일반적으로 불필요
활용 특징	콘크리트 직접 고정	전산볼트·탈착 구조에 편리	부재를 관통해 설치 가능한 제품 많음

이 표는 기본 구조를 이해하기 위한 것이며 실제 제품마다 구조와 사용 조건은 다를 수 있습니다.

앙카는 왜 조이면 더 단단해질까?

기계식 앙카의 핵심은 팽창력과 마찰력입니다.

너트를 조이거나 내부 확장부를 밀어 넣으면 금속 부품이 바깥쪽으로 벌어집니다.

이 팽창부가 콘크리트 구멍 벽을 강하게 누릅니다.

그 결과 앙카에 걸리는 힘이 콘크리트 내부로 전달됩니다.

따라서 구멍이 필요 이상으로 크거나 콘크리트가 쉽게 부서지는 상태라면 정상적인 팽창력을 만들기 어렵습니다.

구멍을 크게 뚫으면 왜 문제가 될까?

앙카 외경보다 큰 구멍을 만들면 팽창부가 충분히 벌어져도 콘크리트 벽을 정상적으로 누르지 못할 수 있습니다.

특히 천공 중 드릴을 좌우로 흔들면 사용한 비트 숫자는 맞아도 실제 구멍은 더 크게 만들어질 수 있습니다.

따라서 금속 앙카 작업에서는

• 지정된 드릴비트 사용
• 드릴을 가능한 직선으로 유지
• 권장 천공 깊이 준수
• 천공 후 분진 제거

가 중요합니다.

구멍 속 먼지는 왜 제거해야 할까?

콘크리트를 뚫으면 구멍 안에 미세한 분진이 남습니다.

기계식 앙카는 화학 앙카처럼 접착제를 사용하는 방식은 아니지만, 과도한 분진은 설치 깊이와 앙카의 정상적인 팽창을 방해할 수 있습니다.

특히 구멍 바닥에 분진이 쌓이면 앙카가 필요한 깊이까지 들어가지 않을 수 있습니다.

따라서 제조사가 안내하는 방식에 따라 구멍 내부를 정리하는 것이 좋습니다.

웨지앙카는 구멍이 깊어도 괜찮을까?

깊다고 무조건 문제가 없는 것은 아닙니다.

앙카에는 제품마다 요구되는 매입 깊이가 있습니다.

너무 얕게 설치하면 필요한 고정력을 만들기 어렵습니다.

반대로 필요 이상으로 깊은 구멍을 뚫는 것이 곧 고정력 증가를 의미하는 것도 아닙니다.

실제 성능은 앙카가 콘크리트 안에 어느 정도 들어갔는지뿐 아니라

• 콘크리트 강도
• 앙카 직경
• 유효 매입 깊이
• 콘크리트 가장자리와 거리
• 다른 앙카와의 간격

등의 영향을 받습니다.

콘크리트 가장자리 가까이 설치하면 왜 조심해야 할까?

팽창형 앙카는 내부에서 바깥쪽으로 힘을 가합니다.

콘크리트 가장자리 바로 옆에서 강하게 팽창시키면 콘크리트가 충분한 힘을 받아주지 못할 수 있습니다.

심한 경우 가장자리 부분이 깨질 수도 있습니다.

따라서 앙카 간 간격과 콘크리트 가장자리로부터 필요한 거리는 제품마다 정해진 기준을 확인해야 합니다.

무거운 구조물에서는 특히 중요한 항목입니다.

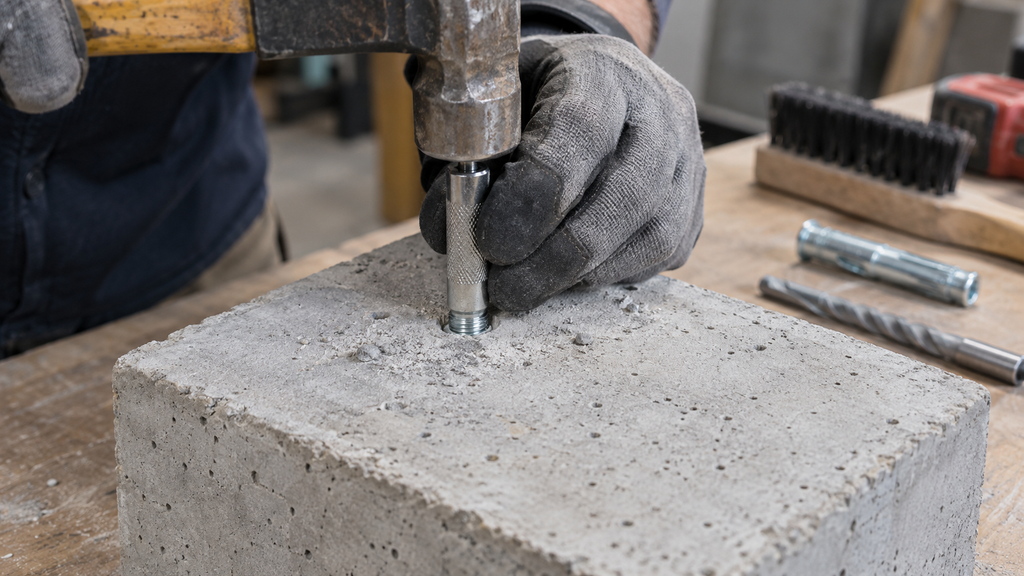

세트앙카에는 왜 세팅툴이 필요할까?

세트앙카 내부의 팽창부는 볼트를 돌린다고 자동으로 완전히 펼쳐지는 구조가 아닌 제품이 많습니다.

전용 세팅툴을 넣고 망치 등으로 지정된 방식에 따라 내부 부품을 밀어 넣어야 앙카 하단이 확장됩니다.

겉에서 보기에는 앙카가 구멍 안에 들어가 있어도 세팅이 충분하지 않으면 내부에서는 정상적으로 팽창하지 않았을 수 있습니다.

따라서

구멍에 넣었다 = 설치 완료

가 아닙니다.

세트앙카는 특히 제조사가 지정한 세팅 절차를 지키는 것이 중요합니다.

슬리브앙카는 부재를 대고 바로 설치하기 편하다

슬리브앙카 중에는 고정할 브라켓이나 부재를 제자리에 놓은 상태에서 구멍을 통과해 삽입한 뒤 체결할 수 있는 제품들이 있습니다.

이런 방식을 관통 설치에 활용할 수 있습니다.

브라켓 위치를 잡은 뒤

부재 → 앙카 → 콘크리트

순으로 한 번에 설치할 수 있어 위치 맞춤이 편리한 경우가 있습니다.

다만 모든 슬리브앙카가 모든 벽체에 적합한 것은 아닙니다.

제품별 적용 바탕면을 확인해야 합니다.

금속 앙카라고 모두 같은 하중을 버티는 것은 아니다

같은 M8 또는 M10 규격이라고 해도 제품 종류와 제조사, 매입 깊이, 콘크리트 조건에 따라 허용하중이 달라질 수 있습니다.

따라서

M10이니까 이 정도 무게는 괜찮다

처럼 볼트 지름만 보고 판단해서는 안 됩니다.

특히

• 난간
• 대형 선반
• 천장 매달림 설비
• 기계
• 구조물
• 사람이 기대거나 매달릴 수 있는 시설물

처럼 파손 시 사고가 발생할 수 있는 작업은 제품의 기술자료와 설계 조건을 확인해야 합니다.

천장에는 어떤 앙카를 써야 할까?

천장 앙카는 더 신중해야 합니다.

벽면 고정과 달리 하중이 아래 방향으로 계속 앙카를 당기는 형태가 될 수 있기 때문입니다.

특히 설비나 무거운 물건을 매다는 작업에서는 단순히 “세트앙카를 많이 쓴다”는 이유로 제품을 선택하면 안 됩니다.

콘크리트 상태, 균열 여부, 하중, 제품 인증과 용도 등을 확인해야 합니다.

중요한 설비나 낙하 위험이 있는 작업은 전문적인 설계와 시공 영역으로 보는 것이 안전합니다.

콘크리트가 갈라져 있어도 사용할 수 있을까?

이 부분도 제품마다 다릅니다.

모든 기계식 앙카가 균열 콘크리트에서 동일한 성능을 내는 것은 아닙니다.

제품 기술자료에는 적용 가능한 바탕면이

• 비균열 콘크리트
• 균열 콘크리트
• 콘크리트 강도 범위

등으로 구분되어 있을 수 있습니다.

특히 구조적인 고정에서는 제품 외형이 비슷하다고 임의로 대체하지 않는 것이 중요합니다.

실내와 외부에서는 앙카 재질도 확인해야 한다

금속 앙카는 습기나 빗물에 노출되면 부식할 수 있습니다.

건조한 실내에서 사용하는 아연도금 제품과 외부나 습한 환경에서 사용하는 스테인리스 제품은 사용 조건이 다를 수 있습니다.

앙카가 보이지 않는 콘크리트 안에 들어간다고 해서 부식 문제가 없는 것은 아닙니다.

외부에서는 제품의

• 재질
• 도금 방식
• 부식 환경 등급
• 제조사의 외부 사용 가능 여부

를 확인하는 것이 좋습니다.

어떤 앙카를 고를지 간단하게 구분하면

제품 선정은 실제 하중 설계가 우선이지만 구조를 이해하는 수준에서는 다음처럼 구분할 수 있습니다.

웨지앙카

콘크리트에 볼트 형태의 앙카를 직접 고정하고 너트로 부재를 잡는 구조가 필요할 때 볼 수 있습니다.

세트앙카

앙카를 콘크리트 안에 매입하고 나중에 볼트나 전산볼트를 체결해야 하는 구조에 적합한 제품이 있습니다.

슬리브앙카

금속 슬리브가 팽창하는 방식으로 부재를 관통해 설치하거나 다양한 고정 작업에 사용하는 제품들이 있습니다.

다만 이것만으로 최종 제품을 선정해서는 안 됩니다.

제품을 살 때 확인할 항목

철물점이나 온라인에서 앙카를 고를 때는 이름보다 제품 사양을 먼저 보는 것이 좋습니다.

앙카 직경

필요한 드릴비트와 연결됩니다.

앙카 길이

매입 깊이와 고정할 부재 두께를 확인합니다.

천공 직경

사용할 드릴비트 크기를 확인합니다.

최소 천공 깊이

구멍을 어느 정도까지 뚫어야 하는지 확인합니다.

체결 토크

너트를 어느 정도 힘으로 조여야 하는지 확인합니다.

적용 콘크리트

균열·비균열 콘크리트 등 적용 범위를 봅니다.

허용하중

실제 설치 조건에 맞는 데이터를 확인합니다.

재질과 부식 등급

외부나 습한 장소에서는 특히 중요합니다.

핵심 정리

웨지앙카, 세트앙카, 슬리브앙카는 모두 콘크리트에 사용하는 기계식 앙카이지만 팽창하는 구조와 설치 후 형태가 다릅니다.

간단하게 기억하면

웨지앙카 → 끝부분의 웨지가 벌어지는 볼트형

세트앙카 → 콘크리트 안에 들어가는 내부 나사산형

슬리브앙카 → 몸체를 감싼 슬리브가 벌어지는 형태

로 구분할 수 있습니다.

하지만 실제 고정력은 앙카 이름만으로 결정되지 않습니다.

콘크리트 상태 → 천공 직경 → 매입 깊이 → 앙카 간격 → 가장자리 거리 → 체결 토크 → 실제 하중

까지 함께 맞아야 합니다.

특히 낙하나 전도 시 사람이 다칠 수 있는 구조물에는 제품 크기를 감으로 선택하지 말고 해당 앙카의 기술자료와 필요한 설계 기준을 확인하는 것이 중요합니다.
